Цена реализации: По запросу

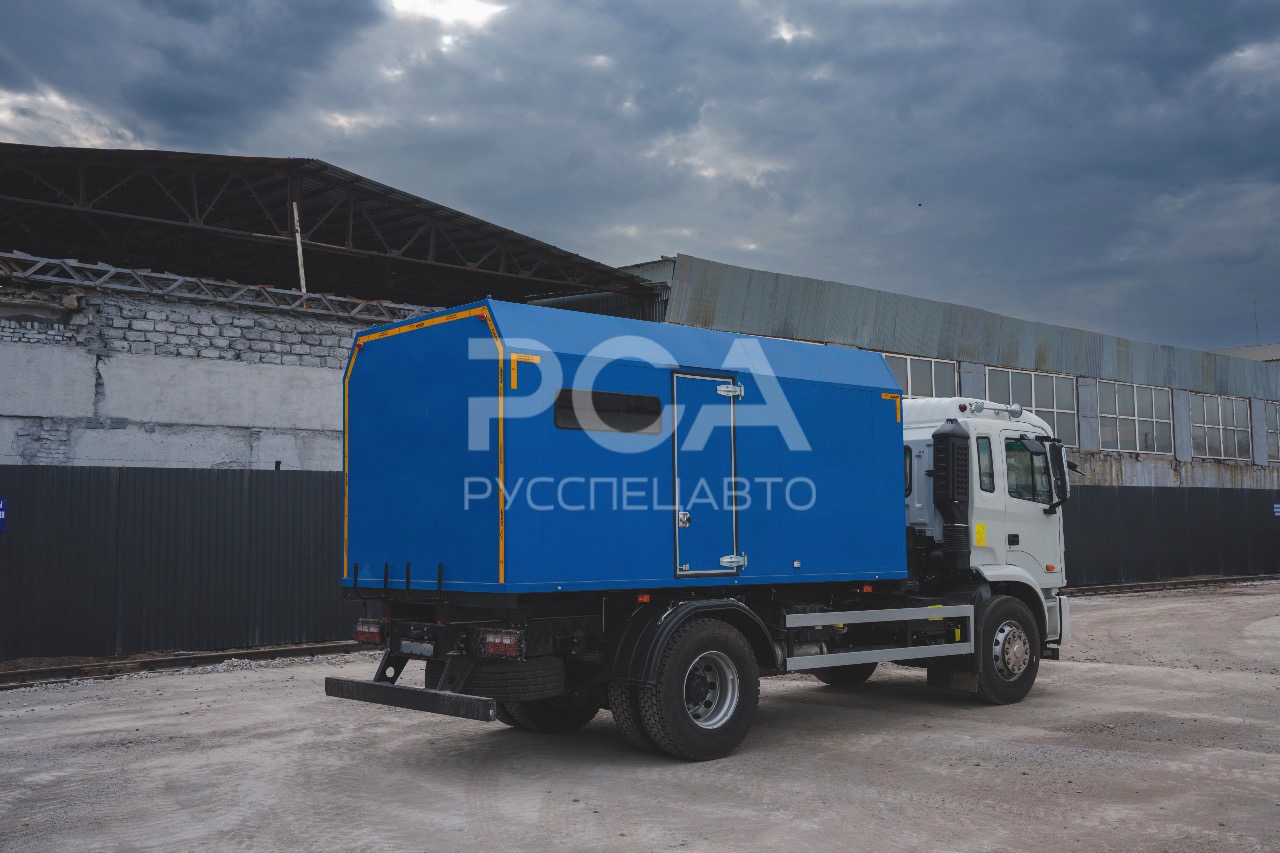

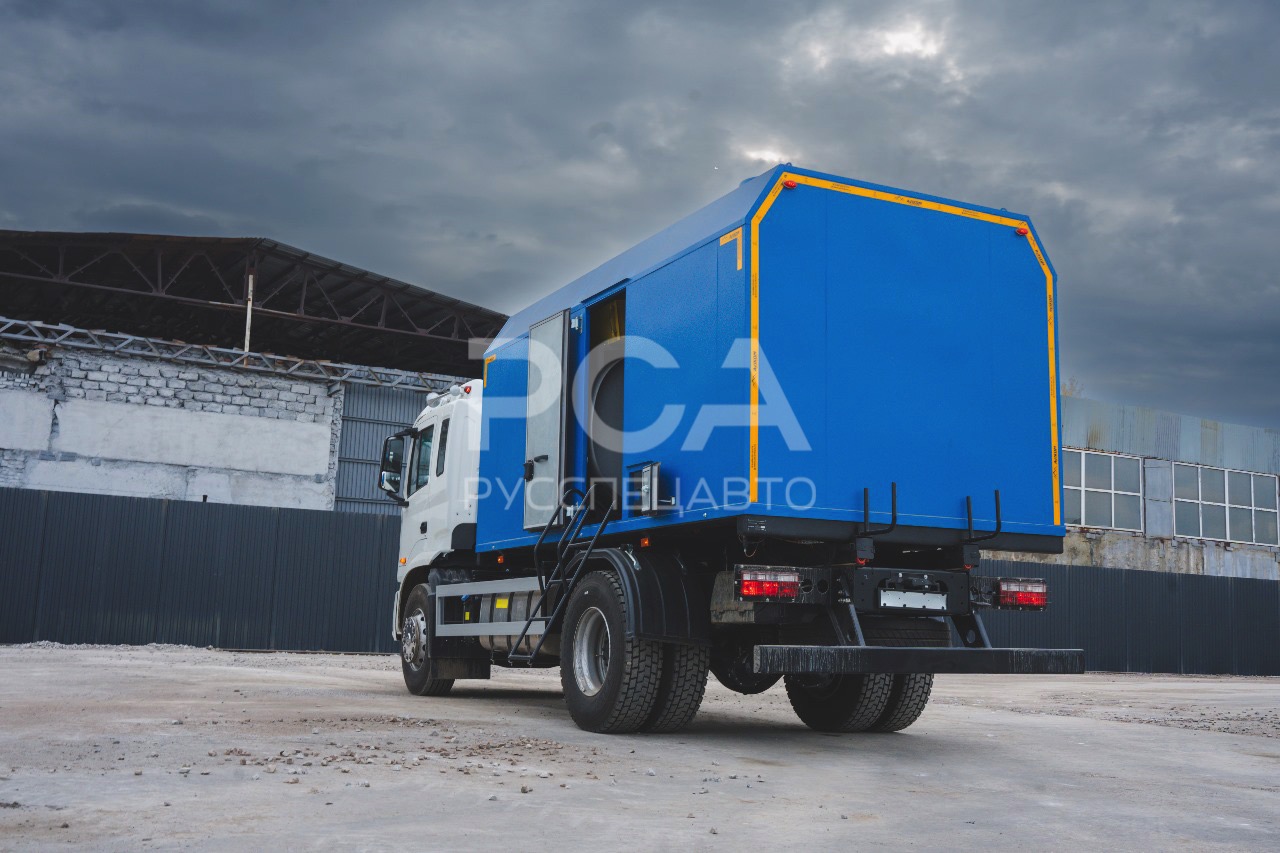

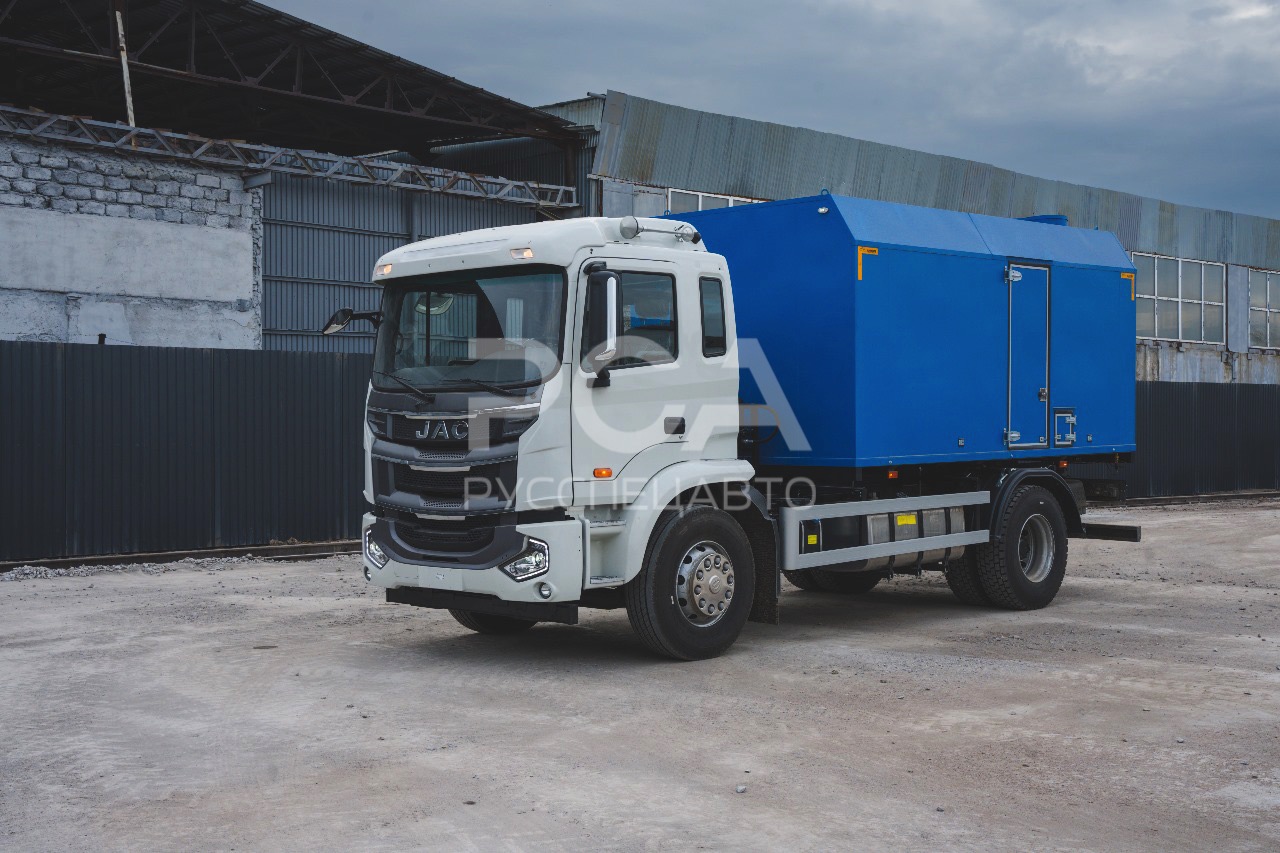

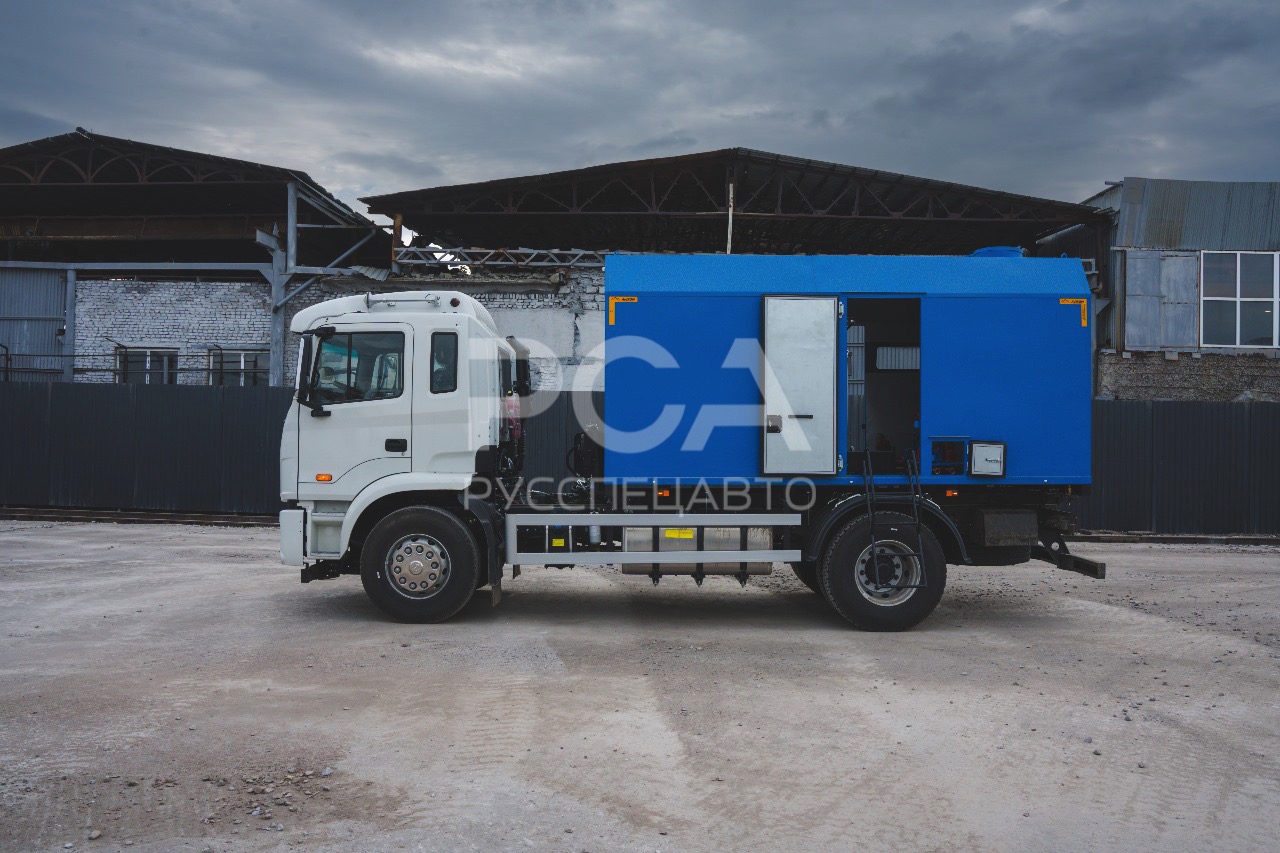

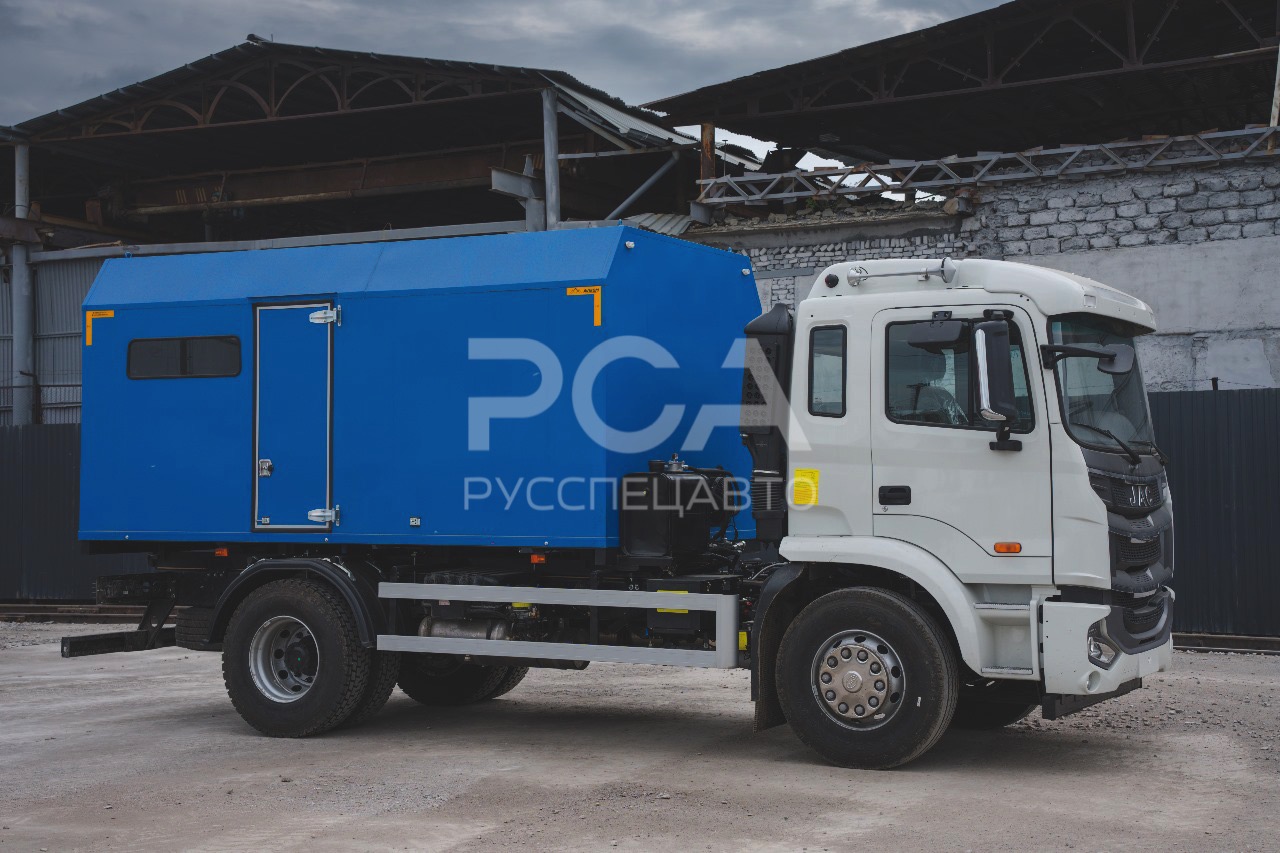

Передвижная паровая установка 1600 100 на шасси JAC N 200 4х2
Производительность по пару
1600/100
Ёмкость цистерны
6,69 м³
Колёсная формула
4x2
Максимальная температура пара
310 ºс
Отправить запрос на email: sale@russpecavto.ru
Укажите в письме ваш номер телефона для связи и наименование интересующей техники или ссылку на эту страницу.
| Технические характеристики шасси JAC N200 | |||||||||||||||||
| Кабина | со спальным местом | ||||||||||||||||
| Колесная формула | 4х2 | ||||||||||||||||
| Двигатель | |||||||||||||||||
| Модель | ISD285 50 | ||||||||||||||||
| Тип | Четырехтактный, дизель | ||||||||||||||||
| Объем | 6690 | ||||||||||||||||
| Максимальная мощность л.с. (кВт) | 277 (204kw /2500) | ||||||||||||||||
| Максимальный крутящий момент (н/м) | 1006 (1200…1800) | ||||||||||||||||
| Трансмиссия | |||||||||||||||||
| КПП | Механическая, 6-ступенчатая | ||||||||||||||||
| Передаточные числа | Ⅰ:8.120, Ⅱ:5.770, Ⅲ:3.770, Ⅳ:2.980, Ⅴ:2.150, Ⅵ:1.530, VII:1.000, VIII:0.790, R:8.080 , 2.140 | ||||||||||||||||
| Основные параметры | |||||||||||||||||
| Шины | 315/80R22,5 / 295/80R22,5 | ||||||||||||||||
| Рулевой механизм | C гидроусилителем | ||||||||||||||||
| Топливный бак | 400 | ||||||||||||||||
| Комфорт |
| ||||||||||||||||
| Адаптация |
| ||||||||||||||||
| Основные параметры установки ППУ | |||||||||||||||||
| Насос питательный | Рабочие характеристики насоса 1,1 ПТ: - подача: 1–2,5 м3/ч - давление: 10 МПа - мощность: 3,6–9,1 кВт - вес: 100 кг | ||||||||||||||||
| Нагреваемая среда | Вода | ||||||||||||||||
| Топливо, используемое для работы | Дизельное ГОСТ 305-82 | ||||||||||||||||
| Эксплуатационная передача КПП | Пятая | ||||||||||||||||
| Количество режимов работы | Режим I | Режим II | |||||||||||||||
| Давление, МПа (кгс/см2) | 9,81-1 (100-10) | 0,78-0,2 (8-2) | |||||||||||||||
| Температура пара, ̊C | 310-10 | 175-10 | |||||||||||||||
| Теплопроизводительность (расчётная), кДж (ккал/ч) | 3929200 (940000) | 1178760 (282000) | |||||||||||||||
| Расход топлива паровым котлом, кг/ч | 110 | 35 | |||||||||||||||
| Степень сухости пара, % | 80 | 20 | |||||||||||||||
| Время, необходимое для получения пара с момента пуска котла | 10 мин | ||||||||||||||||
| Вентилятор | ВД 4 | ||||||||||||||||
| Топливный насос | НШ 10 | ||||||||||||||||
| Клапан предохранительный | СППКР или аналог – 3шт. | ||||||||||||||||
| Управление воздушной заслонкой | Ручное | ||||||||||||||||
| Контрольно-измерительные приборы и автоматика (КИПиА): | Аналого-цифровая система управления | ||||||||||||||||
| Котёл паровой | 1600 кг/ч, 100 кгс/см2, материал змеевиков – труба бесшовная холоднодеформированная 28х3,5 мм, ст20 | ||||||||||||||||
| Температура пара, ºС, не более | 310 | ||||||||||||||||
| Место установки котла | В задней части | ||||||||||||||||
| Расход топлива паровым котлом, не более | 35-90 | ||||||||||||||||
| Давление топлива, МПа, не более | 1,47 | ||||||||||||||||
| Время, необходимое для получения пара с момента пуска котла, мин, не более | 10 | ||||||||||||||||
| Пульт управления установкой | Из кабины | ||||||||||||||||
| Устройство горелочное | На две форсунки. | ||||||||||||||||
| Форсунки | 2 шт. - Danfoss | ||||||||||||||||
| Емкость цистерны для воды | 5 куб. м | ||||||||||||||||
| Емкость бака топливного | 350 л. | ||||||||||||||||
| Фургон | Длина 4400 - усиленный сварной каркас из профильной трубы 40*40 мм - комплект магистралей, - кронштейн для укладки рукава ПАР-2, - люк для демонтажа насоса (в случае установки насосов ПТ) - внутри стенок предусмотрена установка закладных элементов для установки оборудования и кабель - каналов для электропроводки. - крепление фургона к лонжеронам базового ТС осуществляется с помощью кронштейнов и стремянок с демпфирующей прокладкой | ||||||||||||||||
| Внутренняя обшивка фургона | Лист оц. 0,55 мм | ||||||||||||||||
| Утеплитель стен | толщина 40 мм, пенополистирол | ||||||||||||||||
| Утепление пола | толщина 50 мм, мин. плита | ||||||||||||||||
| Наружная обшивка фургона | Стальной лист 1.2 мм | ||||||||||||||||
| Двери | 2 шт. | ||||||||||||||||
| Лестницы | 2 шт. | ||||||||||||||||
| Линии выхода режимов | Отдельные линии высокого и низкого давления с предохранительными клапанами на каждую линию | ||||||||||||||||
| Топливная система | Предохранительный клапан на топливной системе. | ||||||||||||||||
| Кожух защитный на котел | Для предотвращения попадания дымовых газов в фургон. | ||||||||||||||||
| Магистральные паровые трубы | 6 шт. по 4,2 м, БРС с выступами для монтажа/демонтажа. | ||||||||||||||||
| Паровой рукав | 1 шт. – ПАР-2, Ду25, 20 м | ||||||||||||||||
| Пика | 1 шт. | ||||||||||||||||
| Запорный узел | 1 шт. | ||||||||||||||||
| Угол магистральный (колено) | 4 шт. | ||||||||||||||||
| 2. ЗИП навесного оборудования | |||||||||||||||||
| Ремкомплекты и расходники для насоса | ЗИП 1шт | ||||||||||||||||
| Комплект ремней | 1 компл. | ||||||||||||||||
| Форсунка | 1 шт. | ||||||||||||||||
| 3. Средства безопасности | |||||||||||||||||
| Огнетушитель | 1 шт. – ОП с креплениями для установки в фургоне ППУ | ||||||||||||||||
