Цена реализации:

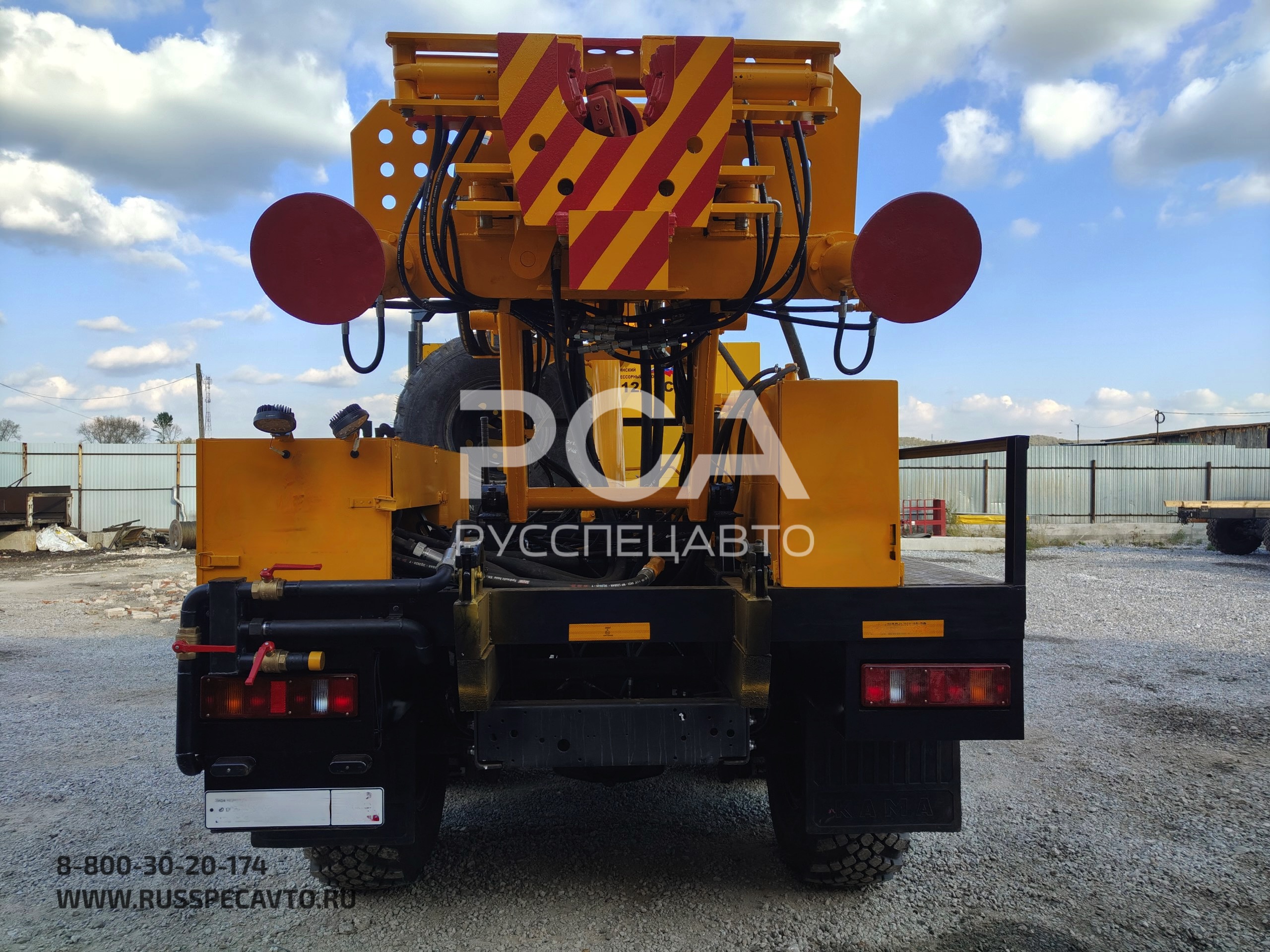

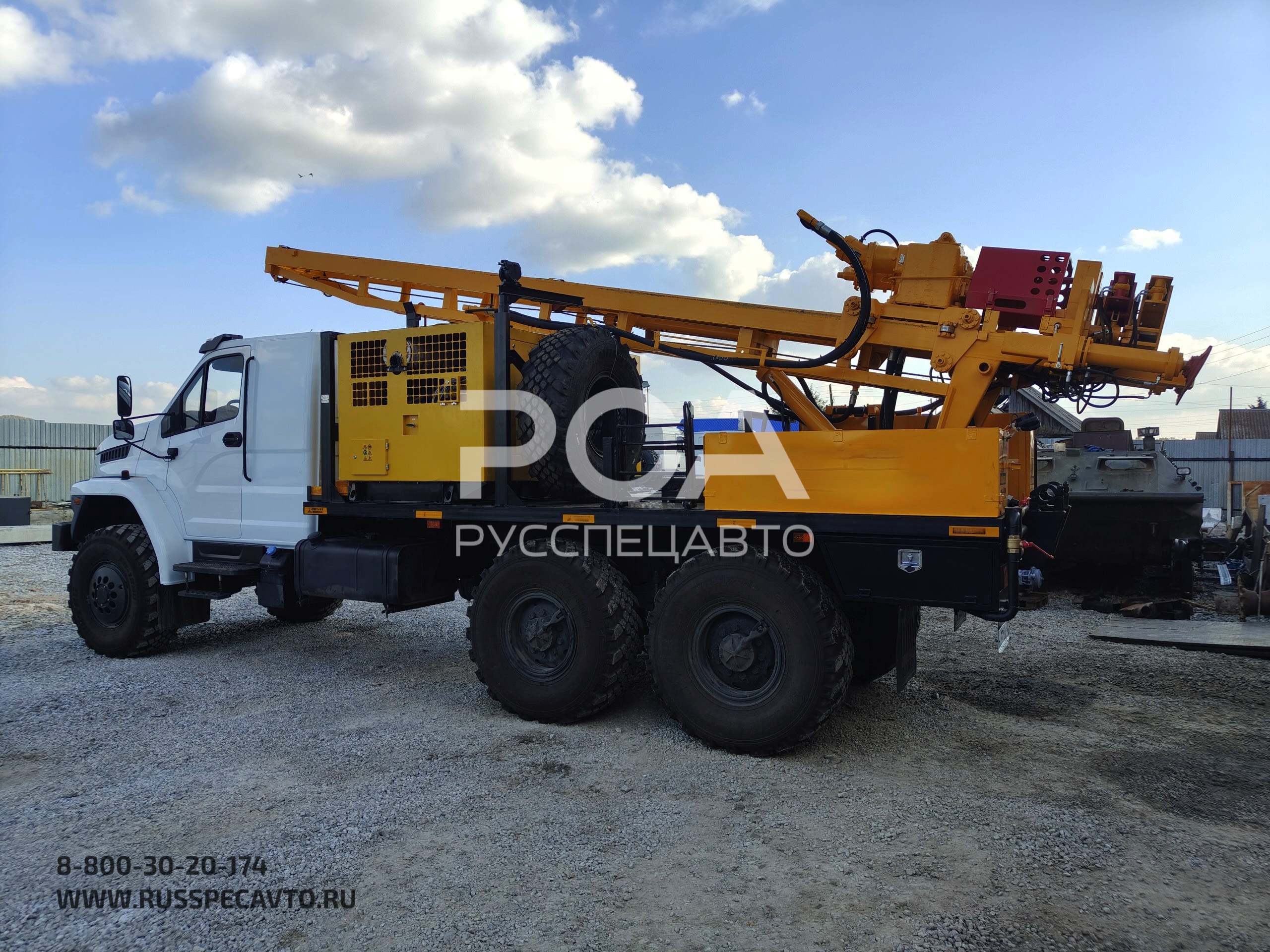

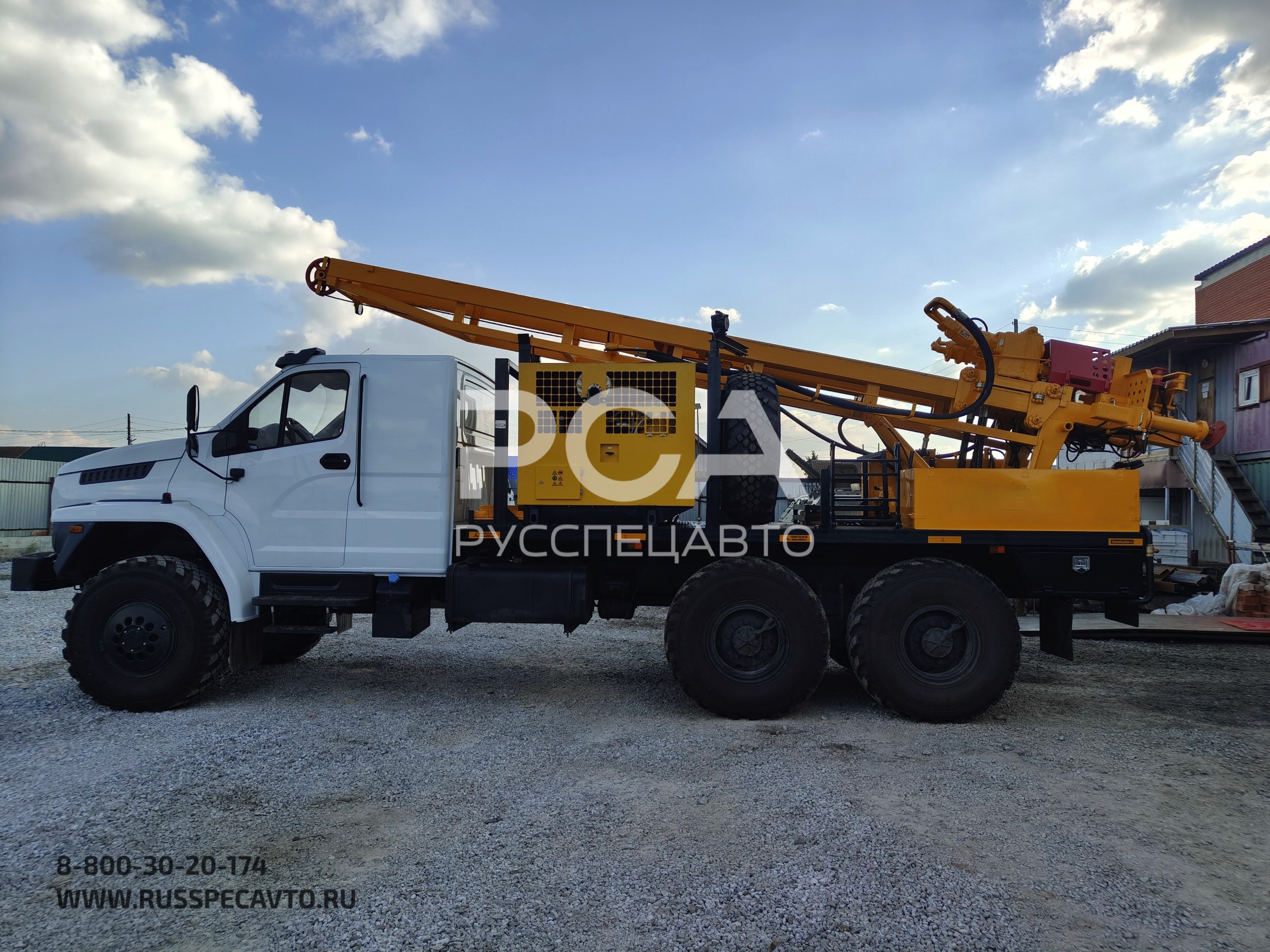

УРБ 2Д2 на шасси УРАЛ-4320-72 NEXT компрессор KAISHAN KSCG-560
По запросу
Базовое шасси
УРАЛ-4320-72 NEXT
Буровая установка
УРБ 2Д2
Диаметр и глубина бурения
до 450 мм, до 350 м
Компрессор
KAISHAN KSCG-560
Отправьте запрос на email: sale@russpecavto.ru
Укажите в письме ваш номер телефона для связи и наименование интересующей техники или ссылку на эту страницу.
| УРБ 2Д2 на шасси УРАЛ-4320-72 NEXT компрессор KAISHAN KSCG-560 | |
|---|---|
| Базовое шасси Урал NEXT 4320 | |
| Модель | УРАЛ NEXT 4320 |
| Колесная формула | 6×6, односкатная ошиновка |
| Двигатель | ЯМЗ-53623-10, мощность 273 л.с. |
| КПП | ЯМЗ-1105, 5 ст. |
| Шины | 425/85 R21 (пневматические, с регулированием давления) |
| Комплектация | ДОМ, ДЗК, АБС. |
| Северный пакет |
|
| СПЕЦИФИКАЦИЯ | |
| Электрооборудование 2-48-00-1 в сборе | 1 |
| - освещение пульта управления, к-т | 1 |
| - дублирующая лампа давления масла и температуры ДВС выведена в пульт бурильщика, к-т | 1 |
| - защитное освещение вверху мачты, к-т | 1 |
| - освещение стола бурильщика и устья скважины, к-т | 1 |
| - счетчик моточасов | 1 |
| - установка дополнительного освещения в рабочей зоне, к-т | 1 |
| Рама платформы 2-35-00-03 под шасси автомобиля УРАЛ (усиленная швеллером) | 1 |
| - цилиндр подъема мачты 2-26-00 в сборе | 1 |
| - установка брызговиков 2-38-00, к-т | 1 |
| - задние опознавательные знаки; к-т | 1 |
| - боковые светоотражатели на платформе, к-т | 1 |
| - лестница на платформу | 1 |
| Опора мачты передняя 2-27-00-02 под шасси автомобиля УРАЛ (широкая) | 1 |
| Коробка раздаточная 2-65-00 в сборе (один шкив) | 1 |
| - шкив 2-43-103 в сборе | 1 |
| - бугель 2-43-140 в сборе | 1 |
| - гидронасос МГ112/32М3 | 2 |
| - насос шестеренчатый НШ-10П (правого вращения) | 1 |
| Обвязка 2-45А-00 гидросистемы в сборе | 1 |
| - маслобак узкий, объем 400 л. (расположение маслобака на платформе левое, оснащен двумя безнапорными фильтрами системы обратной фильтрации (металлическая сетка) | 1 |
| - масло гидравлическое всесезонное (ВМГЗ), л. | 400 |
| - гидрораспределитель 1РМ203ФМ14 УХЛ4 | 3 |
| - клапан предохранительный на вращение и подъем каретки МКПВ-20 3С2Р2 | 2 |
| - клапан обратный Г-51/35 | 1 |
| - насос аварийный, ручной НP-50ES/PM-50P | 1 |
| Управление 2-49А-00 в сборе | 1 |
| Мачта 2Д3-20.000 в сборе (марка стали 09Г2С, сварная, усиленная, фермовой конструкции, рабочий стол 450мм) | 1 |
| - рама каретки 2Д3-23.000 в сборе | 1 |
| - ролик каретки основной 2Д3-23.200 в сборе | 8 |
| - ролик каретки вспомогательный 2Д3-23.210 в сборе | 4 |
| - гидродомкрат 2-25А-00 в сборе с талевым блоком | 1 |
| - кронблок 2-24-00 | 1 |
| - опорный домкрат 2-40-20 с башмаком на РВД | 2 |
| - талевая система 2-34-00 в сборе | 1 |
| Вращатель 2Д2-01.000 в сборе Приложение №2 Скорость вращения шпинделя / момент силы 1 скорость………………… 140 об/мин / 1900 Н*м² скорость………………… 120 об/мин / 3800 Н*м | 1 |
| - элеватор 2Д3-15.000 в сборе (корпус литье, резьба З-50) | 1 |
| - ограждение элеватора | 1 |
| - сальник 2Д3-06.300 в сборе | 1 |
| - героторный гидромотор ВМ4-160 | 2 |
| РВД 32 4 S Н DN 32 48*1.5 L -4300мм | 2 |
| РВД 32 4 S Н DN 32 48*1.5 L -1100мм | 4 |
| Дизельный винтовой компрессор KAISHAN KSCG -560/15 с доработками Приложение №3 | 1 |
| - установка дизельного винтового компрессора KAISHAN KSCG-560/15 в продольном исполнении | 1 |
| Доработки: - перенос предпускового подогревателя снаружи компрессорной установки во внутрь; - перенос глушителя выхлопной системы; - перенос выхода трубы воздуха вниз компрессора. - до габаритных размеров с установкой в продольном исполнении | 1 |
| - рукав нагнетательный 38*58 L=10м с силовыми хомутами или РВД 32 1SN DN32 48*1.5 L-10000мм | 1 |
| - распределитель подачи сжатого воздуха и бурового раствора в зоне пульта бурильщика | 1 |
| ЗИП | |
| - вилка подкладная 2-23-53-1 с длинной ручкой | 1 |
| - центратор 2Д3-3.090 (посадочный диаметр 450мм, проходной диаметр – 250мм) | 1 |
| - центратор 2-23-71 (посадочный диаметр 245мм, проходной диаметр – 156мм) | 1 |
| - паспорт буровой установки | 1 |
| - руководство по эксплуатации буровой установки | 1 |
| - каталог сборочных единиц буровой установки | 1 |
| Внимание: | |
| буровая установка оснащена дополнительными системами безопасности: | |
| - устройство Барьер-1М | |
| для предупреждения бурильщика при приближении на опасное расстояние к проводам воздушных линий электропередач (ЛЭП); | |
| - заземляющее устройство ЗУ-1.021 | |
| для снятия наведенного электростатического потенциала с автотранспортных средств. | |
| Приложение №1. Технические характеристики буровой установки УРБ-2Д2 | |
| Диаметр бурения: | |
| - начальный гидрогеологических скважин, мм | 450 |
| - конечный гидрогеологических скважин в мягких породах, мм | 294 |
| - конечный гидрогеологических скважин в твердых породах, мм | 190 |
| - начальный геофизических и структурных скважин, мм | 190 |
| - конечный геофизических, мм | 190 |
| - конечный структурных, мм | 118 |
| - шнеками, мм | 200 |
| Условная глубина бурения, м | |
| - геофизических скважин | |
| с продувкой, м | 30 |
| с промывкой | 100 |
| - гидрогеологических скважин, м | 150 |
| - структурных скважин, м | 300 |
| - шнеками | 15 |
| Наибольший крутящий момент на шпинделе, Н*м | 3800 |
| Допускаемая нагрузка на элеваторе, кгс | 6300 |
| Приложение №3. Технические характеристики KAISHAN KSCG-560/15 | |
| Модель | KSCG-560/15 |
| Производительность | 15 м³/мин |
| Давление | 1.5 Mpa |
| Габариты, мм | 2800×1520×1979 |
| Рама с петлёй для крана | Стальная |
| Двигатель | Cummins |
| Модель | QSB5.9-C210-30 |
| Система охлаждения | Жидкостная |
| Объем моторного масла, л | 16,4 |
| Объем компрессорного масла, л | 40 |
| Объем топливного бака, л | 150 |
| Тип охлаждения | Воздушное |
| Диаметр * Ход цилиндра, мм * Количество | 105*125*6 |
| Объём цилиндра, л | 6,49 |
| Частота вращения при полной загрузке | 2200 об/мин |
| Скорость вращения на холостом ходу | 1400 об/мин |
| Транспортировочный крюк | да |
| Присоединительные размеры | G1 2×1 G3/4×1 |
| Масса, кг | 2100 |
Описание
Буровая установка УРБ-2Д2 предназначена для бурения скважин различных типов с начальным диаметром до 450 мм и глубиной до 350 метров. Области применения УРБ-2Д2
- Водозаборные скважины для подачи промышленной и питьевой воды;
- Геофизические и структурно-поисковые скважины на нефть и газ;
- Разведка месторождений твёрдых полезных ископаемых и строительных материалов;
- Инженерно-геологические изыскания;
- Работы в рамках гражданского и промышленного строительства;
- Скважины под взрыв с возможностью наклонного бурения;
- Бурение скважин на подземные воды в процессе геологоразведки и водоснабжения.
