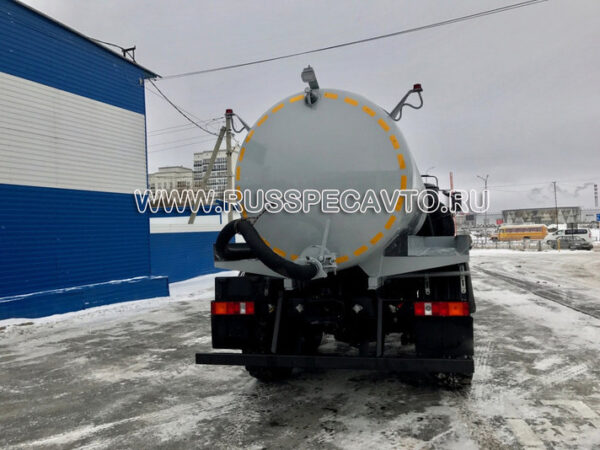

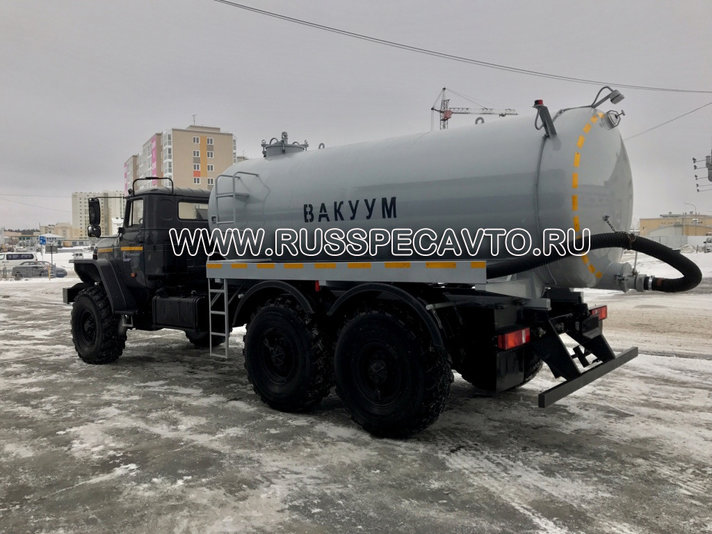

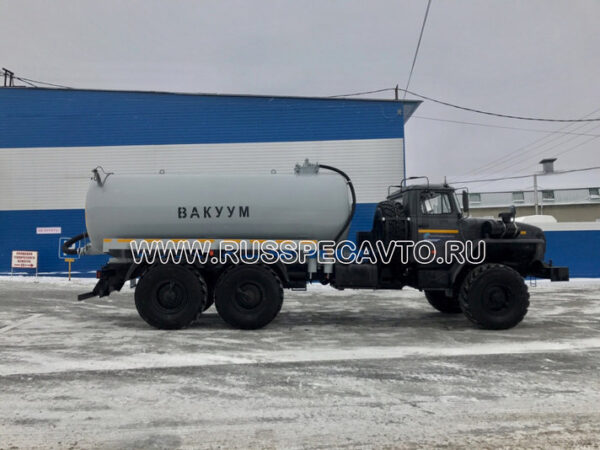

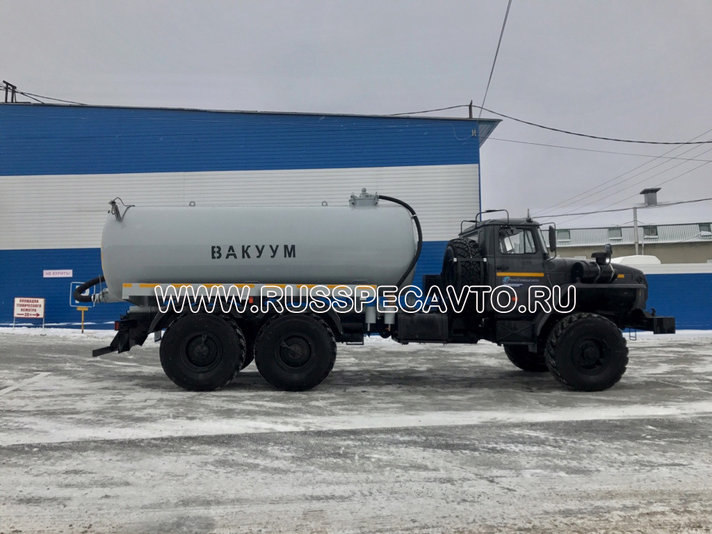

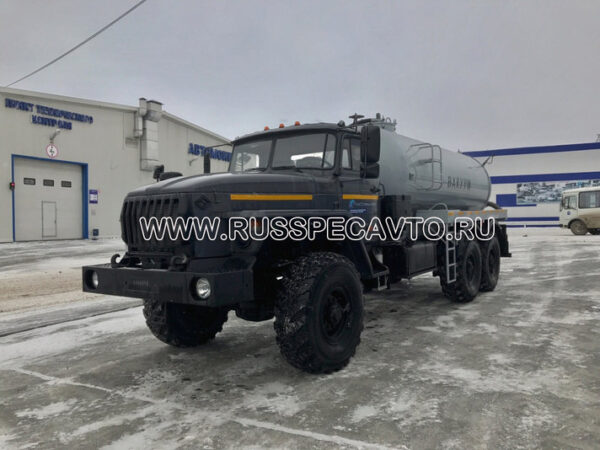

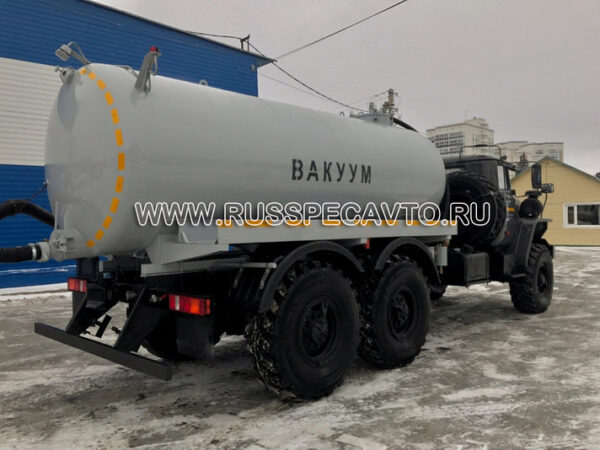

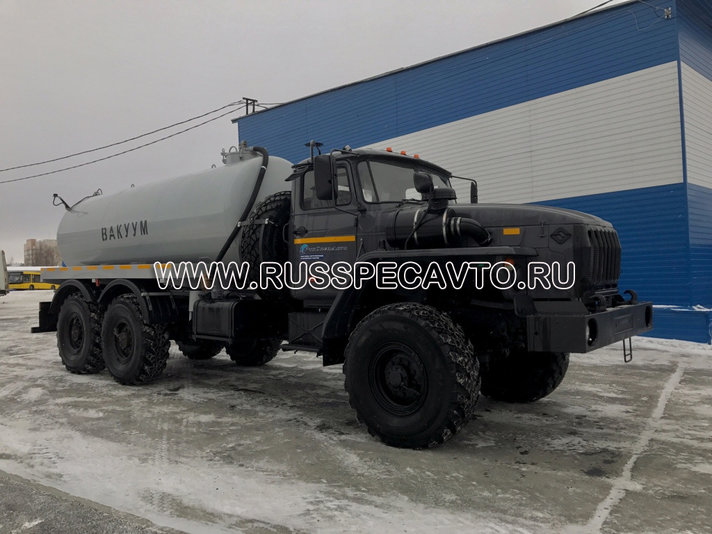

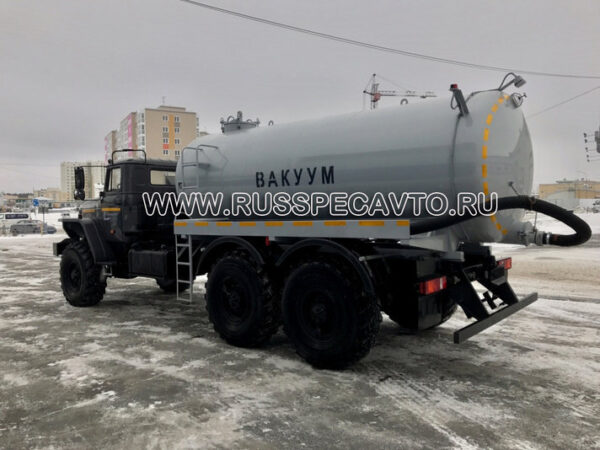

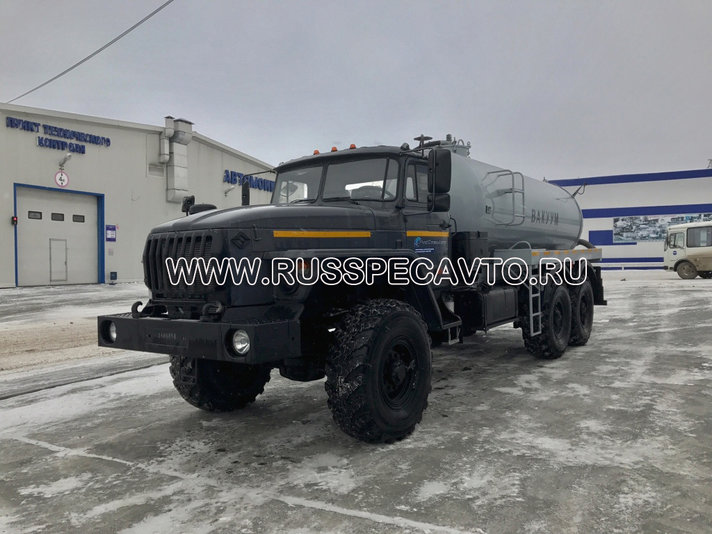

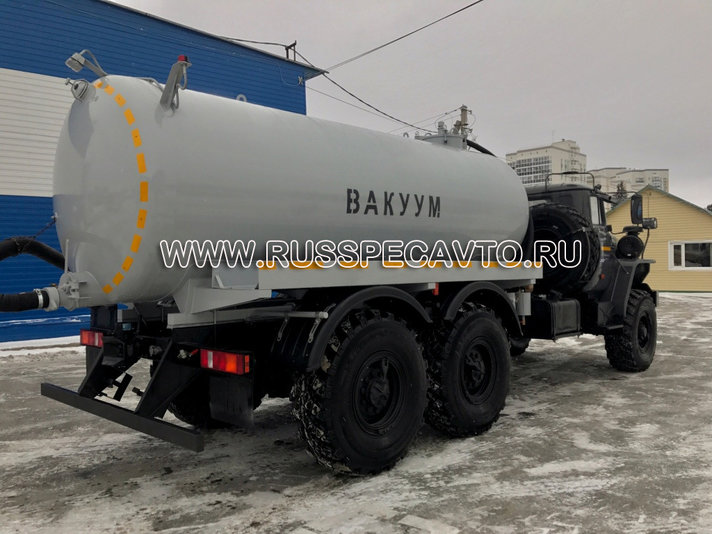

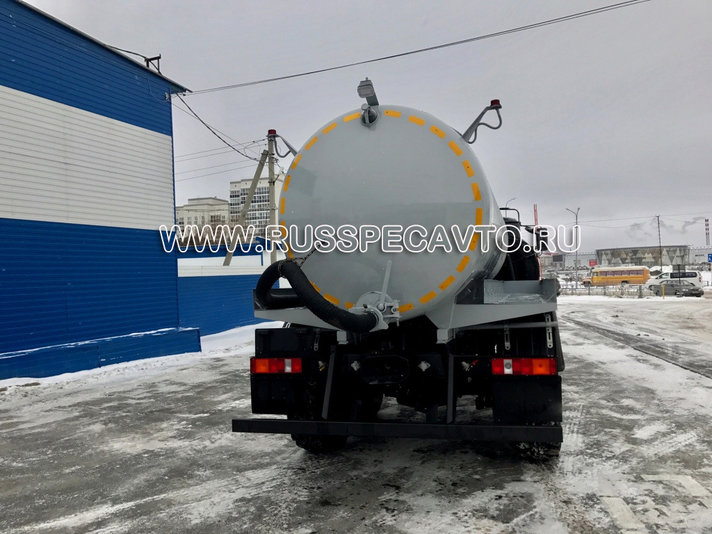

МВ 11 м³ УРАЛ 4320

Модель

УРАЛ 4320 Длиннобазовое шасси

Колесная формула

6х6, односкатная ошиновка

Двигатель

ЯМЗ-65654(Евро-4)
мощность 230 л.с.

ЯМЗ-53622-10 (Евро-4)
мощность 240 л.с.

ЯМЗ-53642-10 (Евро-4)
мощность 285 л.с.

КПП

ЯМЗ-2361, 5 ст.

ЯМЗ-0905, 5 ст.

ЯМЗ-1105, 5 ст.

Грузоподъемность шасси

12 т.

12,5 т.

12,5 т.

Топливные баки

300+210 литров

Шины

425/85 R21 (пневматические, с регулированием давления)

Комплектация

ДОМ, ДЗК, Предпусковой подогреватель, Тягово-сцепное устройство.

Объем

11 м³

Форма сечения цистерны

Круглое (сварная конструкция из двух днищ и обечайки круглой формы)

Материал цистерны:

Сталь низколегированная 09Г2С, толщина обечайки не менее 4 мм

Шпангоуты

Наружные или внутренние

Количество секций в цистерне

1 (одна)

Крепление надрамника к раме шасси

При помощи металлических стремянок, с пружинными компенсаторами. Между надрамником и рамой шасси предусмотрена резиновая прокладка-демпфер.

Компоненты защиты

Клапан аварийного сброса давления (горловина).

Клапана аварийного сброса давления (ресивер).

Поплавковый клапан (под вакуумной трубой в корзине)

Лестница и площадка обслуживания

Площадка из просеченного листа с противоскользящим эффектом с лестницей

Насос

КО-505

ВК-6М2

PNR-122

НВР-8/3

PVT-200 (400)

Производительность, м3/час

310

240

740

480

1200(1500)

Масса насоса

125

530

177

170

160(240)

Привод насоса

от КОМ / от ДОМ / от гидравлической системы автомобиля / от карданного вала

Технологическая горловина

Ду 500 мм, оборудована системой предупреждения попадания закачиваемой жидкости в насос

Влагоотделитель

Со смотровым окном, внутри поплавок, оборудован краном для слива конденсата.

Управление вакуумным насосом

4-ходовый кран:

1 - забор (всасывание жидкости в цистерну)

2 - свободное опорожнение системы (самотёк)

3 - нагнетаемое опорожнение цистерны

Рукав напорно-всасывающий

1 шт, 6 метров, маслобензостойкий, диаметром 75 мм или 100 мм, с накидной гайкой и с заборным фильтром

Пеналы для укладки рукавов

2 шт., металлические, по бокам цистерны

Смотровое окно

В верхней части заднего днища, с подсветкой

Мановакууметр

Устанавливается для определения величины разряжения, создаваемого вакуумным насосом внутри цистерны при закачке и давления - при выкачке.

Заборное устройство

Лючок АНМ-53 ( с металлическим фартуком )

Маслоотделитель

Оборудован краном для слива отработанного масла

Крылья

Пластиковые

Цвет окраски

На выбор заказчика, надпись «ВАКУУМ» или «ТЕХ ВОДА» Контурная маркировка автоцистерны светоотражающим материалом.
