Цена реализации: По запросу

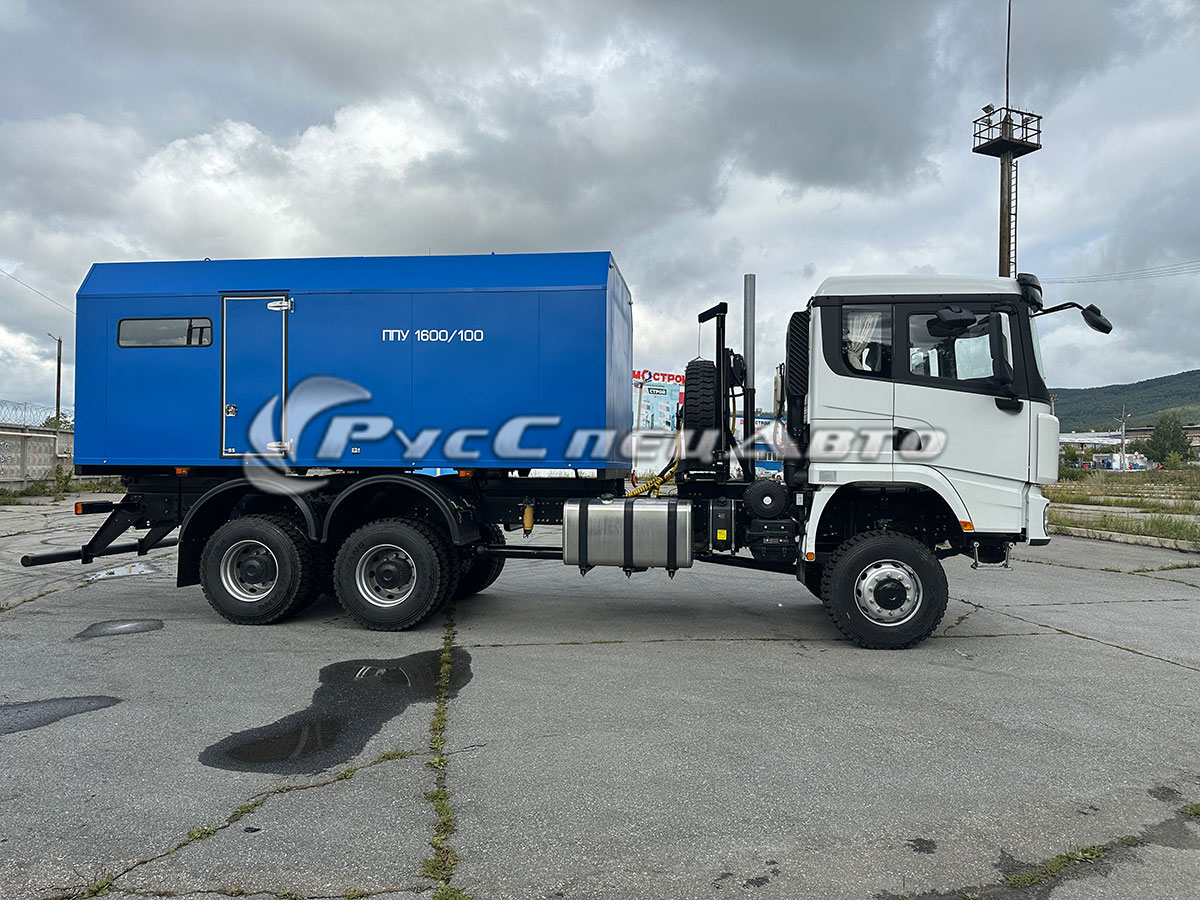

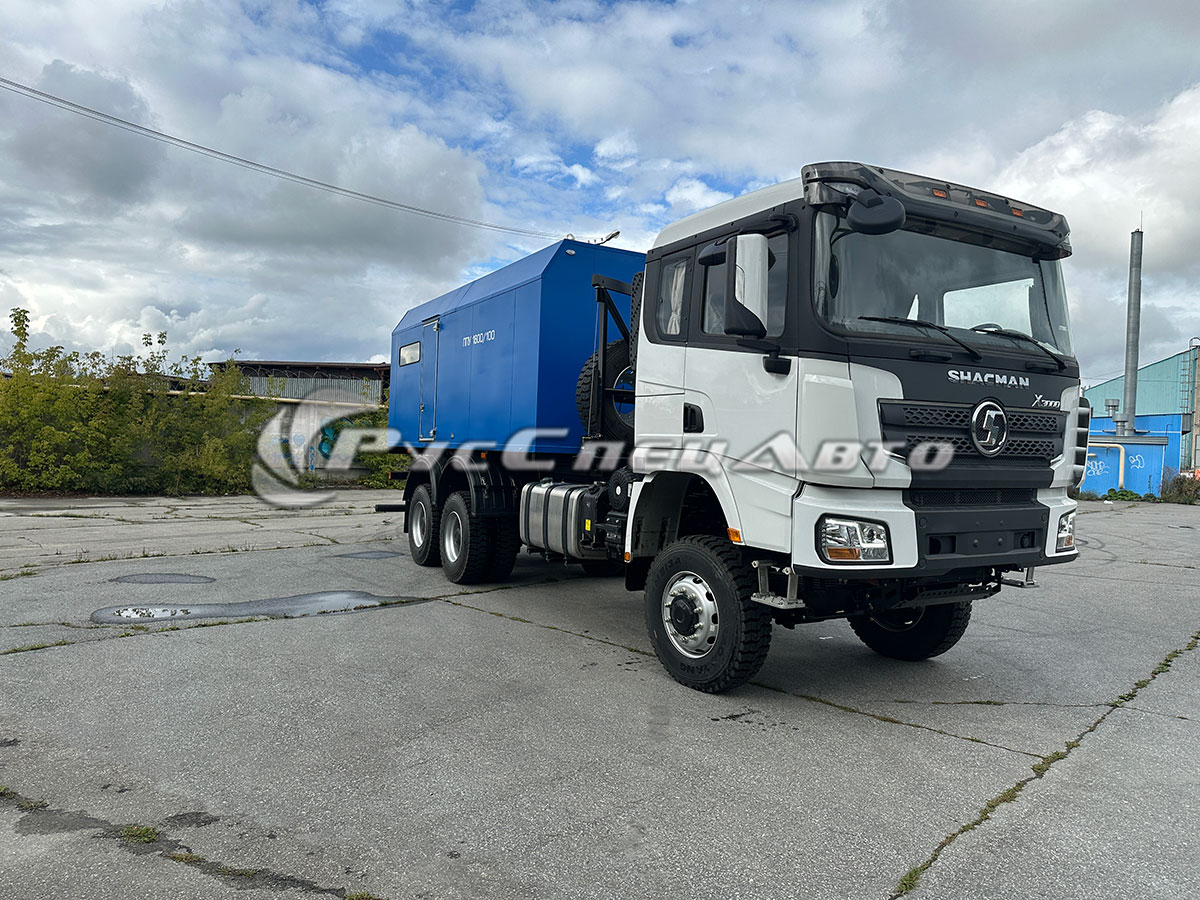

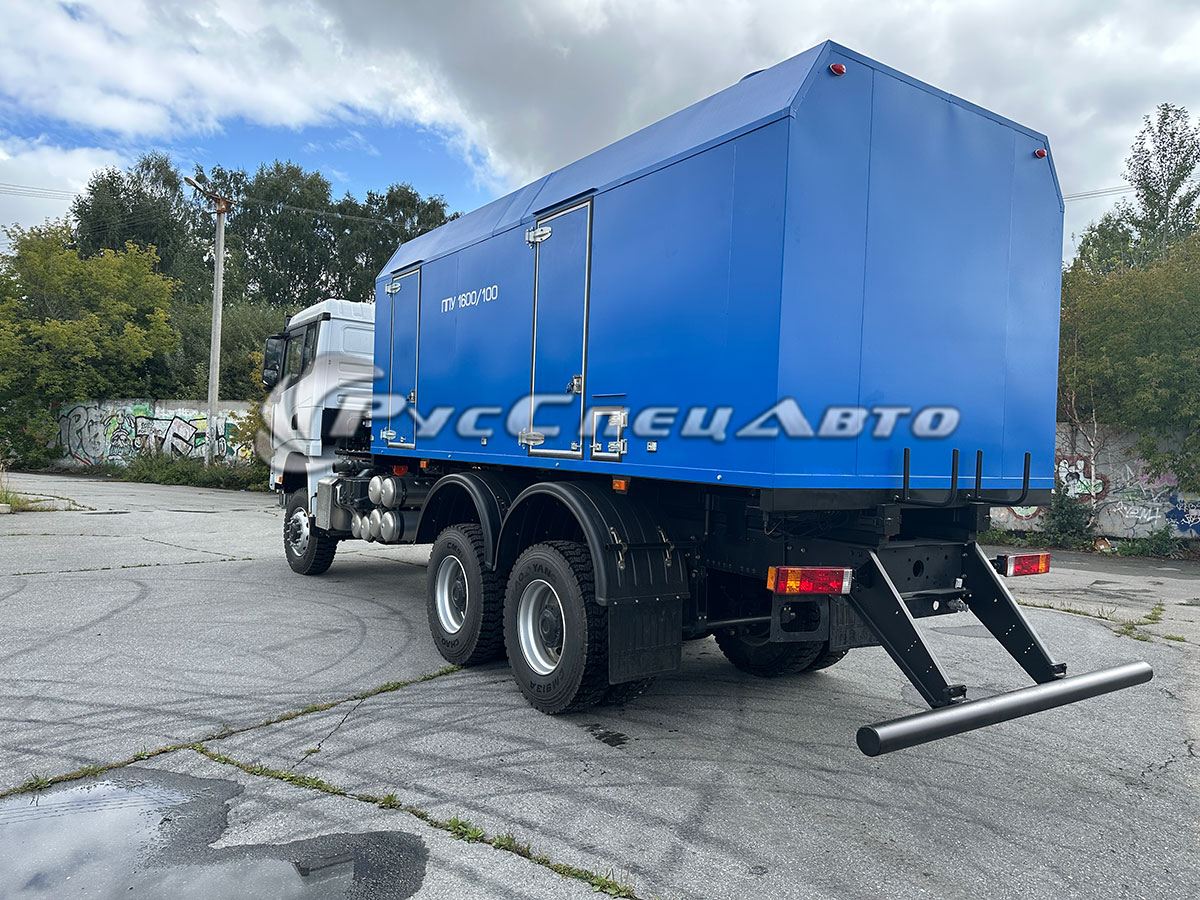

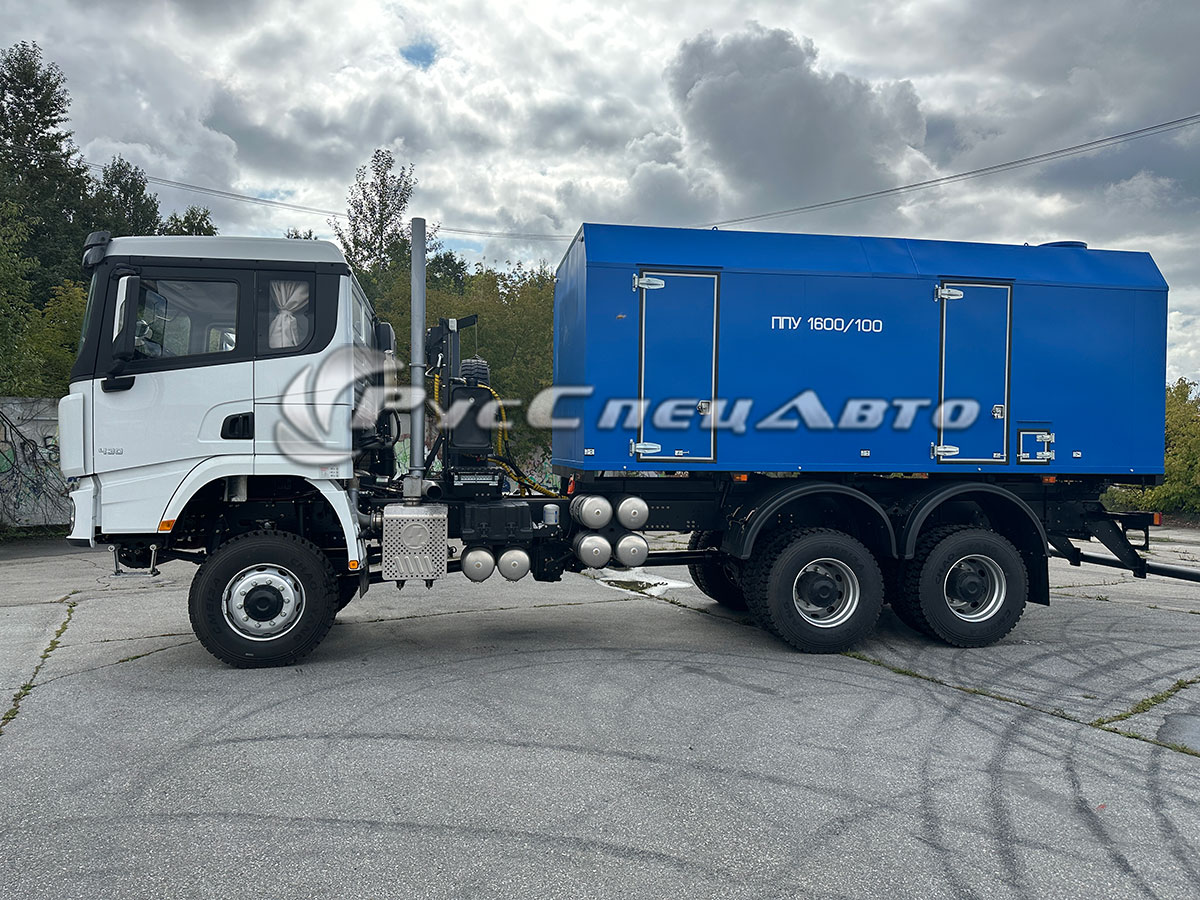

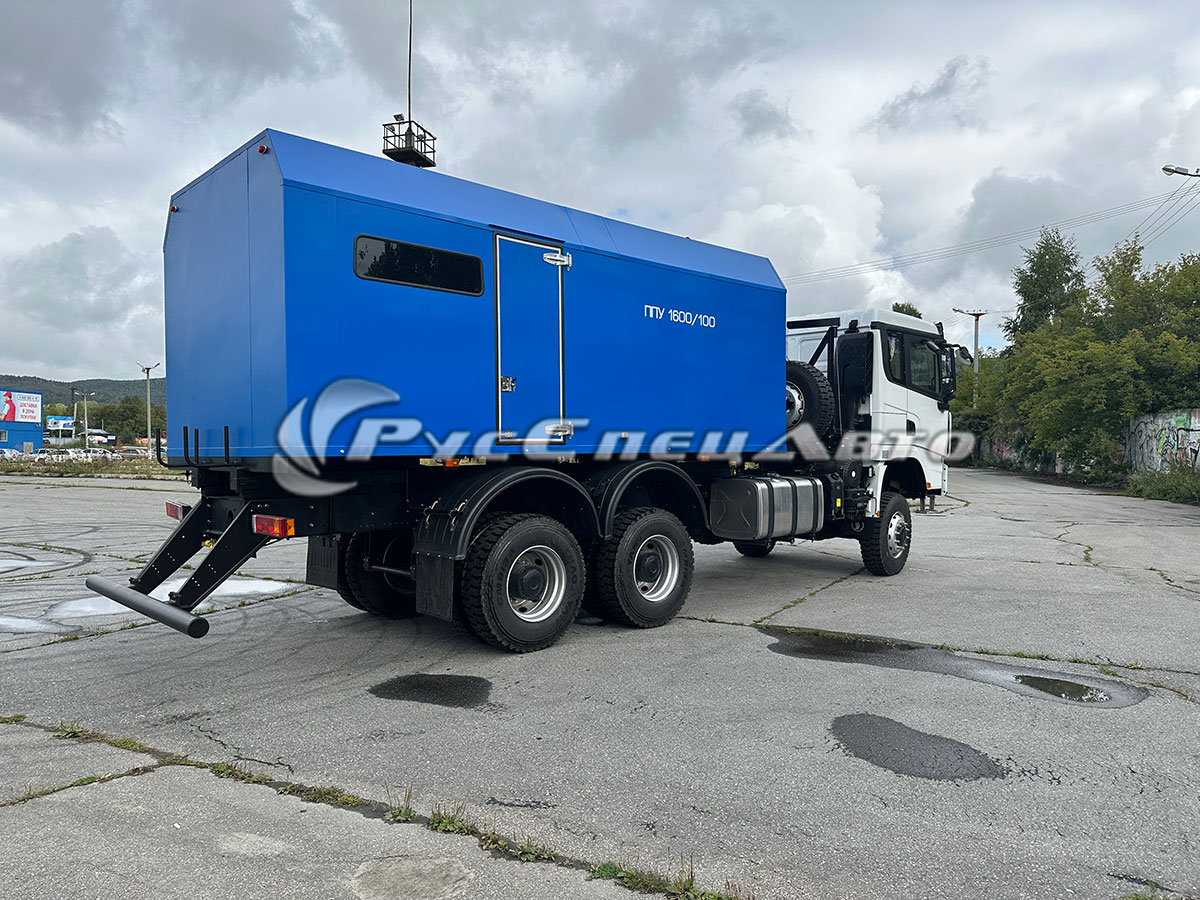

ППУ 1600/100 SHACMAN SX32586V384 6×4
Производительность по пару
1600/100
Ёмкость цистерны
5,2 м³
Колёсная формула
6x4
Максимальная температура пара
310 ºс
Отправить запрос на email: sale@russpecavto.ru
Укажите в письме ваш номер телефона для связи и наименование интересующей техники или ссылку на эту страницу.
| Базовое шасси SHACMAN SX32586V384 | ||
|---|---|---|
| Модель | SX32586V384 | |
| Колесная формула | 6х4 | |
| Двигатель | WEICHAI WP12.430E50 (Евро-5) - 430 л.с. | |
| Тип | с турбонаддувом и промежуточным охлаждением воздуха | |
| Количество цилиндров / Расположение | 6 / рядное | |
| КПП | 12JSDX220TA-B механическая | |
| КОМ на КП | QH50 | |
| Блокировка межколесного дифференциала | задних ведущих мостов | |
| Блокировка межосевого дифференциала | задней тележки | |
| Топливные баки | 500 (алюминиевый ) | |
| Шины | 315/80R22.5 | |
| Подвеска | Передняя - зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами, со стабилизатором поперечной устойчивости Задняя - балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости на заднем мосту | |
| Кабина | Цельнометаллическая, двухместная, двухдверная, с одним спальным местом, серия Х3000 или Х5000 | |
| Технические характеристики установки ППУ 1600/100 | ||
| Насос питательный ( на выбор) | ||
| Kopper Pumps PI-60 (Япония) | Рабочие характеристики насоса: ‐ производительность –50 л/мин ‐ давление –172 бар ‐ обороты вала насоса –1750 об/мин ‐ потребляемая мощность –16,17 кВт ‐ вес ‐18.5 кг | |
| 1,1 ПТ25Д1М2 | Рабочие характеристики насоса: подача: 1–2,5 м3/ч давление: 10 МПа мощность: 3,6–9,1 кВт вес: 100 кг | |
| 2,3 ПТ25Д1М2 | Рабочие характеристики насоса: подача: 2 м3/ч давление: 10 МПа мощность: 3,6–9,1 кВт вес: 355 кг | |
| Нагреваемая среда | вода | |
| Топливо, используемое для работы | Дизельное ГОСТ 305-82 | |
| Привод механизмов спецоборудования | от силовой установки шасси через гидравлическую передачу | |
| Количество режимов работы | Режим I | Режим II |
| Давление, МПа (кгс/см2) | 9,81-1 (100-10) | 0,78-0,2 (8-2) |
| Температура пара, ̊C | 310-10 | 175-10 |
| Теплопроизводительность (расчётная), кДж (ккал/ч) | 3929200 (940000) | 1178760 (282000) |
| Расход топлива паровым котлом, кг/ч | 90-92 | 30-32 |
| Степень сухости пара, % | 80 | 20 |
| Время, необходимое для получения пара с момента пуска котла, мин, не более | 10 | |
| Вентилятор | ВД 4 или аналог | |
| Топливный насос | НШ 10 | |
| Клапан предохранительный | СППКР или аналог – 3шт. | |
| Контрольно-измерительные приборы и автоматика (КИПиА): | Аналого-цифровая система управления | |
| Котёл паровой | 1600 кг/ч, 100 кгс/см2, материал змеевиков – труба бесшовная холоднодеформированная 28х3,5 мм, ст20 | |
| Расход топлива паровым котлом, не более | 35-90 | |
| Давление топлива, МПа, не более | 1,47 | |
| Время, необходимое для получения пара с момента пуска котла, мин, не более | 10 | |
| Управление установкой | Из кабины шасси | |
| Привод воздушной заслонки | ручной | |
| Устройство горелочное | На две форсунки | |
| Форсунки | 2 шт. - Danfoss | |
| Емкость цистерны для воды | 5,2 куб. м, эллиптического сечения. | |
| Узел запорный | 1 шт. | |
| Емкость бака топливного | 2 шт. по 350 л. Или 1 на 500/700 л. | |
| Фургон | Длина 5400 мм (хоз. отсек) - усиленный сварной каркас из профильной трубы 40*40 мм - комплект магистралей, - кронштейн для укладки рукава ПАР-2, - люк для демонтажа насоса (в случае установки насосов ПТ). - внутри стенок предусмотрена установка закладных элементов для установки оборудования и кабель - каналов для электропроводки. - крепление фургона к лонжеронам базового ТС осуществляется с помощью кронштейнов и стремянок с демпфирующей прокладкой | |
| Внутренняя обшивка фургона | Лист оц. 0,55 мм | |
| Утепление пола | толщина 50 мм, мин. плита | |
| Двери | 3 шт. | |
| Лестницы | 3 шт. | |
| Линии выхода режимов | Отдельные линии высокого и низкого давления с предохранительными клапанами на каждую линию | |
| Топливная система | Предохранительный клапан на топливной системе. | |
| Кожух защитный на котел | Для предотвращения попадания дымовых газов в фургон. | |
| Магистральные паровые трубы | – ПАР-2, Ду25, 20 м | |
| Пика | 1 шт. | |
| Запорный узел | 1 шт. | |
| Угол магистральный (колено) | 4 шт. | |
| ЗИП навесного оборудования | ||
| ЗИП водяного насоса | 1 шт. | |
| Комплект ремней | 1 компл. | |
| Форсунка | 1 шт. | |
| Средства безопасности | ||
| Огнетушитель | – ОП с креплениями для установки в фургоне ППУ | |
| Пакет предоставляемой документации | ||
| Докменты | Руководство по эксплуатации на парогенераторную установку - 1 шт. Документация на покупные комплектующие - 1 шт. Паспорт передвижной парогенераторной установки - 1 шт. Одобрение типа ТС - заверенная копия. ПТС- 1 шт. | |
